Mold No.	Estructura	Espesor	Width	Duración
1#	Doble pared	6mm, 8mm, 10mm	600 mm	Personal disponible
2#	Cuatro paredes	12mm, 16mm	600 mm	Personal disponible
3#	Cuatro paredes	8mm, 10mm, 12mm	600 mm	Personal disponible
4#	Honeycomb	8mm, 10mm, 12mm	600 mm	Personal disponible

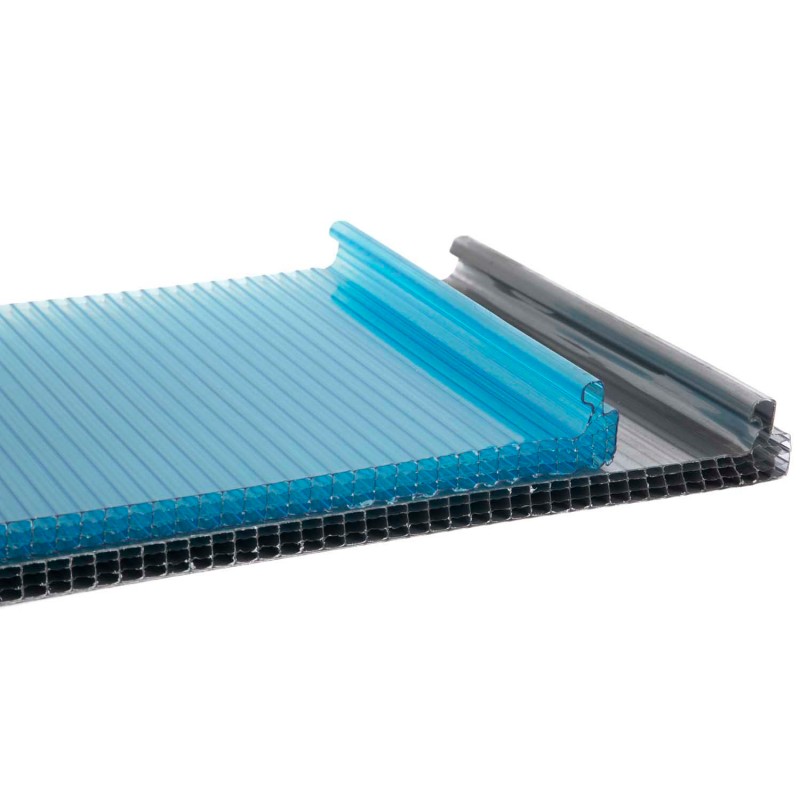

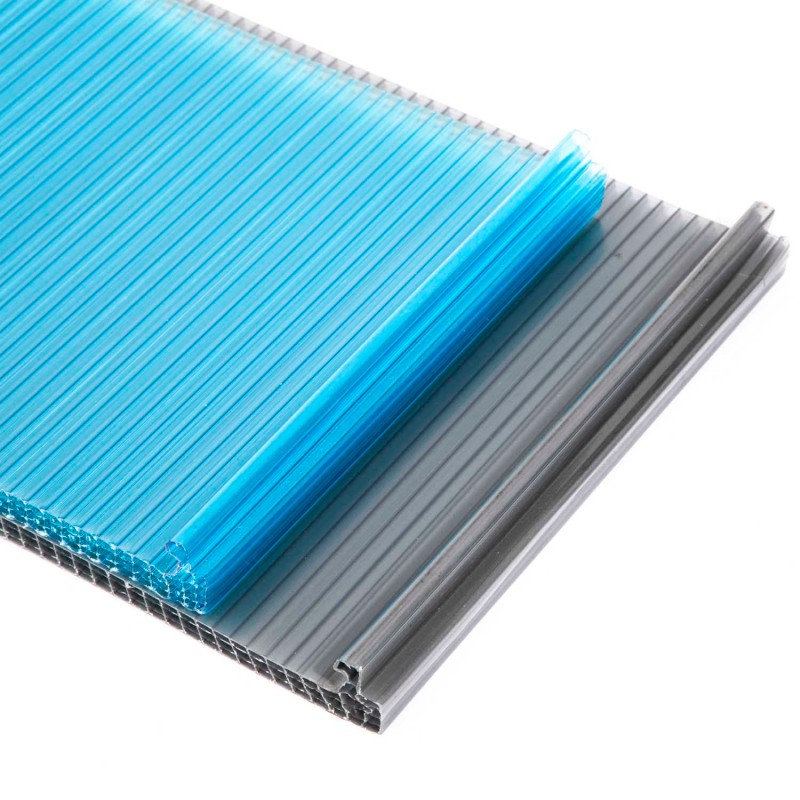

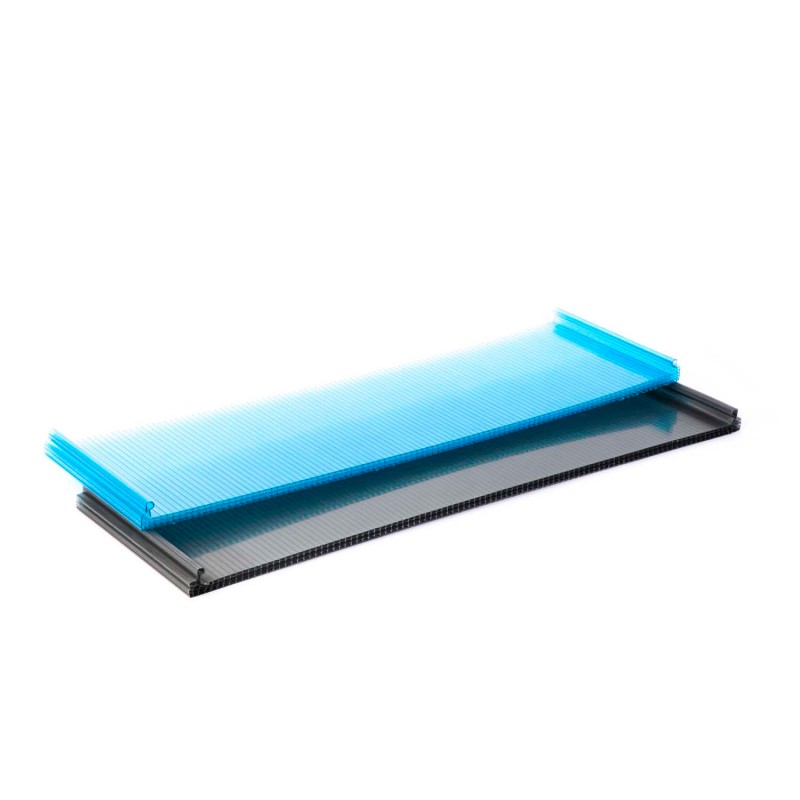

U-System Lock Polycarbonate Roof Panel Resumen del producto

1. Materias primas " ventajas fundamentales

Necesidades de materia prima

El panel de techo U-System se fabrica con nuevas materias primas de policarbonato provenientes de Covestro o SABIC. No se permiten materiales de policarbonato reciclado para producción.
Todos los paneles están equipados con recubrimiento resistente a los rayos UV en la superficie, apoyado por una garantía de calidad de 10 años.

Principales ventajas del producto

1. La estructura interconectada especial evita el desgarro de paneles inducido por la expansión térmica y la contracción, ideal para proyectos de canopy de gran tamaño.
2. Múltiples opciones de color opcionales, transmisión de luz ajustable y rendimiento de aislamiento térmico inherente.

2. Tamaño del producto & rendimiento físico

Ancho fijo estándar de cada panel U-lock: 600mm; longitud del panel se puede personalizar completamente de acuerdo a las exigencias del proyecto.

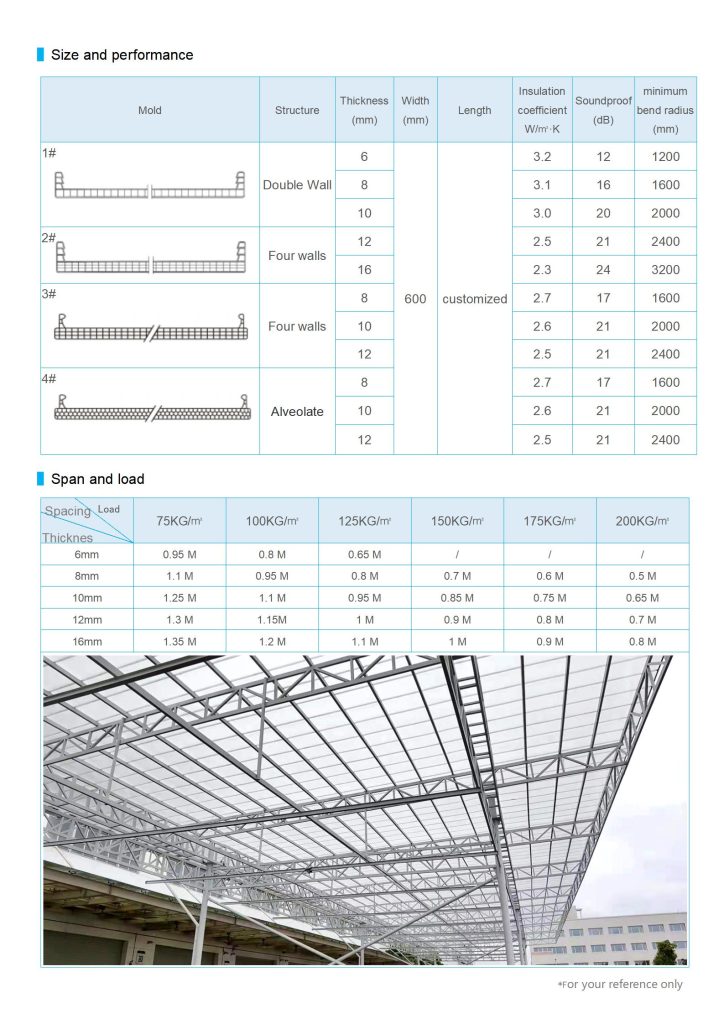

Parámetros de rendimiento estructural

Modelo de moldeado	Estructura interna	Espesor (mm)	Coeficiente de aislamiento (W/m2·K)	Aislamiento de sonido (dB)	Radius Bending mínimo (mm)
1#	Doble pared	6	3.2	12	1200
1#	Doble pared	8	3.1	16	1600
1#	Doble pared	10	3.0	20	2000
2#	Cuatro muros	12	2.5	21	2400
2#	Cuatro muros	16	2.3	24	3200
3#	Cuatro muros	8	2.7	17	1600
3#	Cuatro muros	10	2.6	21	2000
3#	Cuatro muros	12	2.5	21	2400
4#	Honeycomb Alveolate	8	2.7	17	1600
4#	Honeycomb Alveolate	10	2.6	21	2000
4#	Honeycomb Alveolate	12	2.5	21	2400

Datos de cojinete de carga (Max Purlin Spacing bajo carga uniforme)

Unidad: Medidor

Grupo Especial	75KG/m2 Carga	100KG/m2 Carga	125KG/m2 Carga	150KG/m2 Carga	175KG/m2 Carga	200KG/m2 Carga
6mm	0.95	0.80	0.65	No aplicable	No aplicable	No aplicable
8mm	1.10	0.95	0.80	0.70	0.60	0.50
10mm	1.25	1.10	0.95	0.85	0.75	0.65
12mm	1.30	1.15	1.00	0.90	0.80	0.70
16 mm	1.35	1.20	1.10	1.00	0.90	0.80
Nota: Todos los datos del lapso son sólo para referencia.

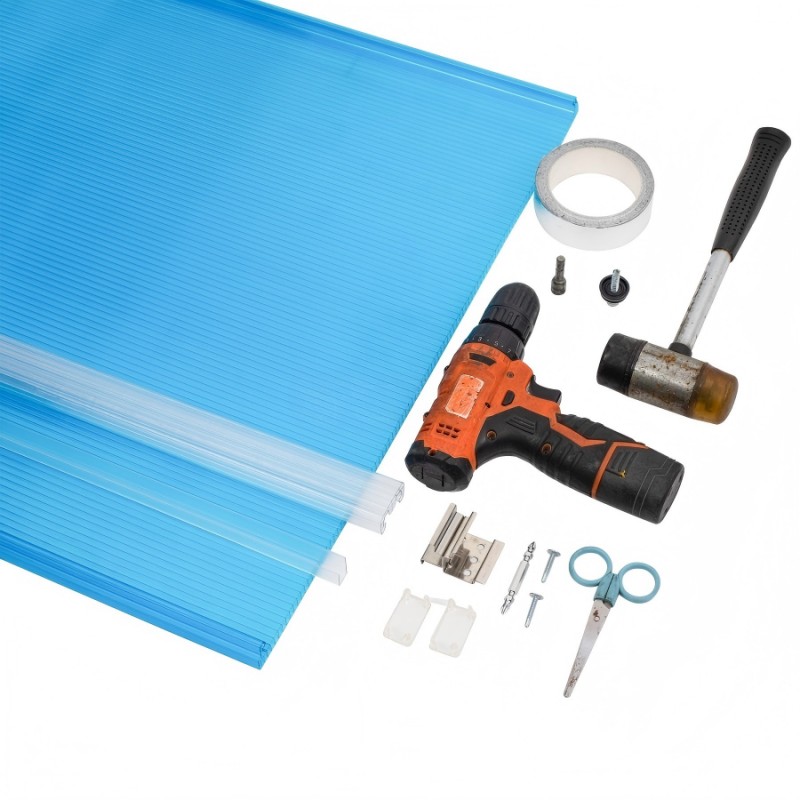

3. Accesorios de soporte completo

Perfiles de instalación para policarbonato

• AC101, AC102: Interbloquear perfiles de conexión en forma de U para juntas de paneles
• AC608/AC610/AC612: Perfiles de sellado final para paneles de 8/10/12mm
• AC706/AC708/AC710/AC712: Perfiles de acabado de borde para paneles de 6/8/10/12mm

Accesorios de plástico

• AC201, AC202: Tapones transparentes para extremos de panel

Acero inoxidable

• AC308/AC310/AC312: Hebillas intermedias de bloqueo para paneles de 8/10/12mm
• AC406/AC408/AC410/AC412/AC416: Hebillas de fijación de bordes para paneles de 6/8/10/12/16mm

Accesorios de aluminio

• AC816: Perfil especial de aluminio para paneles de 16 mm de espesor

Tapes & Screws

• AC901: Cinta de sellado de aluminio transpirable para sellado de paneles
• AC501: Tornillos de auto-tapping estándar
• AC502: Tornillos a prueba de agua con juntas de goma

4. Pasos de instalación estándar

1. Cortar cuatro ranuras de esquina en ambos extremos de paneles para reservar brechas de expansión para perfiles en forma de U.
2. Pelar la película inferior protectora de paneles, pegar la cinta transpirable de aluminio en ambos extremos huecos para bloquear el polvo y la humedad.
3. Instalar perfiles de sellado PC en forma de U en ambos extremos de cada panel.
4. Fijar el borde del primer panel en las purinas con tornillos impermeables.

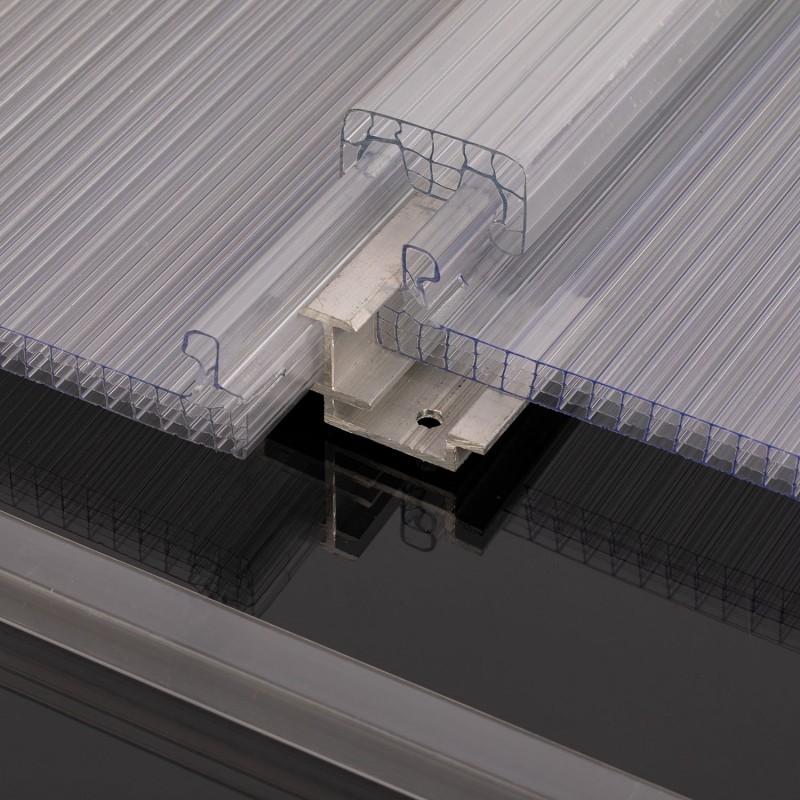

5. Colocar sujetadores de fijación de acero inoxidable en las líneas de soporte entre paneles.
6. Tornillos de estiramiento para bloquear firmemente los sujetadores de acero inoxidable.
7. Instalar el segundo panel e insertar su borde de bloqueo en el cierre del panel anterior.

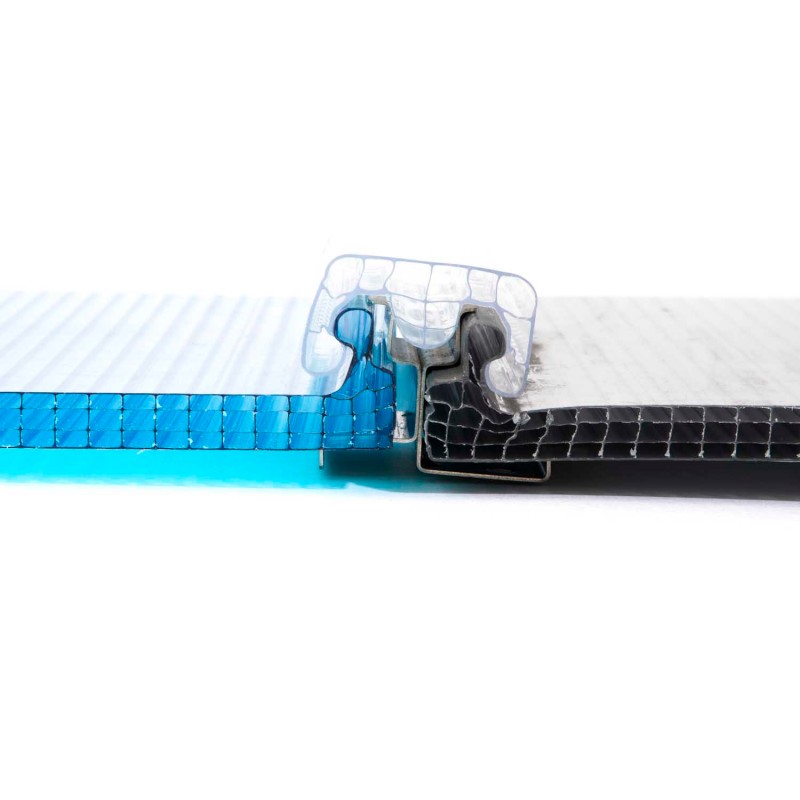

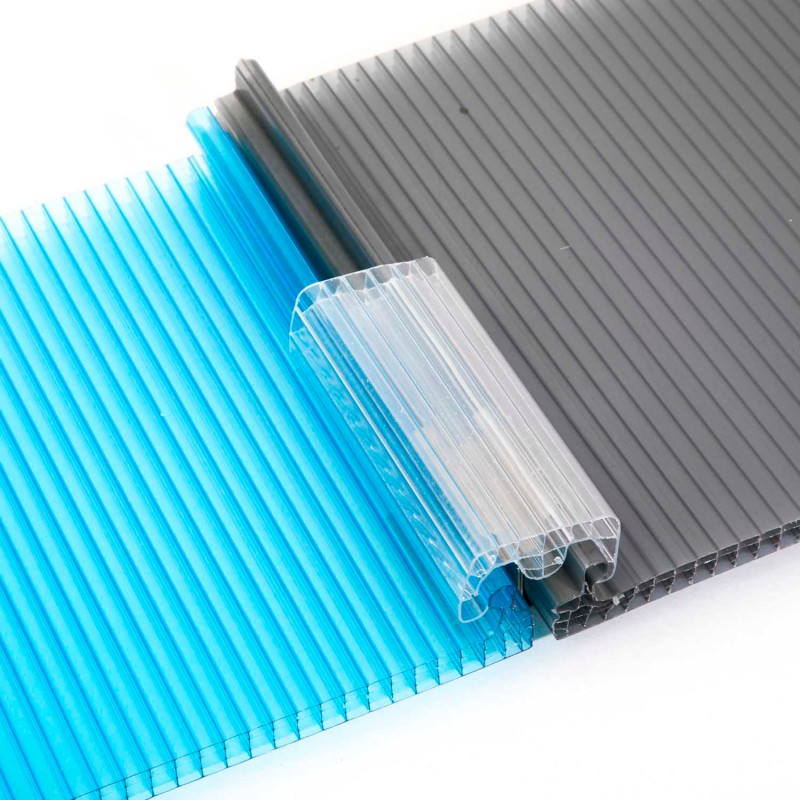

8. Martillo la tira de presión PC para conectar completamente los dos paneles adyacentes.
9. Montar tapas de plástico en ambos extremos de la articulación entrelazada.
10. Eliminar la película protectora de superficie de los paneles después de terminar todo el trabajo de instalación.

5. Estructura de fijación del perímetro

El sistema de fijación periférica de la canopy consta de cuatro componentes básicos: tornillo de autotapping, junta de goma impermeable, panel de policarbonato U-lock y purín de acero. Los tornillos pasan a través de la junta de gas y el panel para abrochar todo el sistema a las purinas de acero subyacentes. El diseño de vuelta entrelazado elimina la necesidad de relleno adicional de cola, realizando una instalación totalmente oculta a prueba de agua.

6. Escenarios de aplicaciones

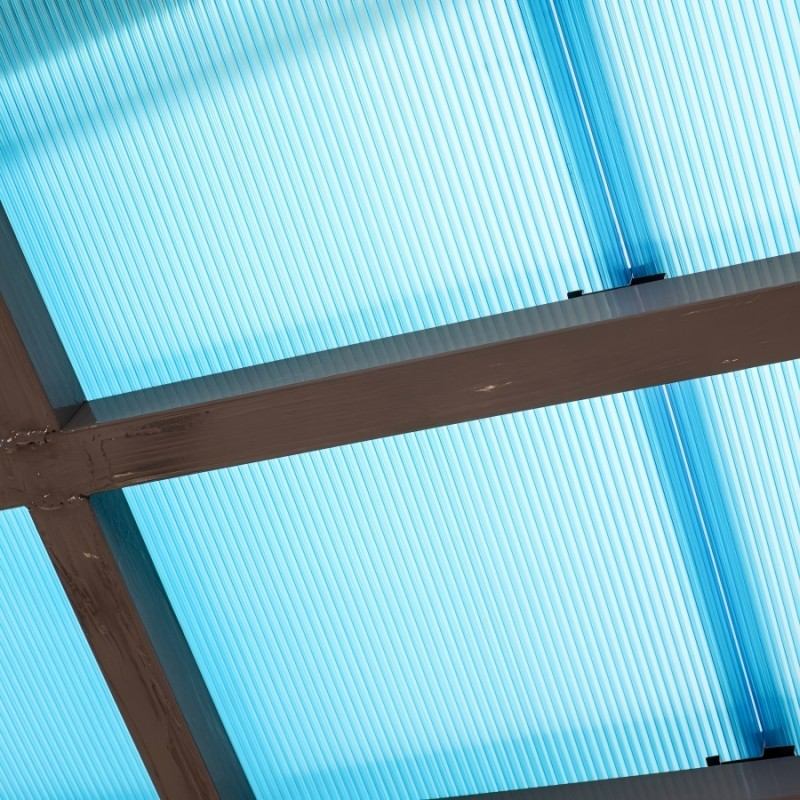

El panel de techo de policarbonato de bloqueo U-System es ampliamente utilizado para canopies curvas de gran tamaño, faros de pasarela peatonal, sombrillas de estacionamiento, paredes de luz diurna de fábrica y sistemas de techo de terraza exterior.
